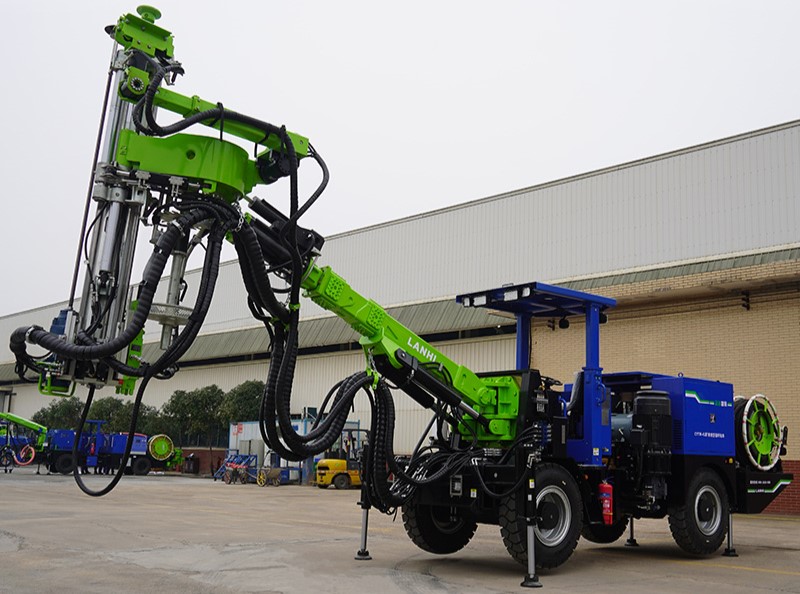

隧道錨固鉆機作為巖土工程領域的關鍵設備,其技術發展經歷了從簡易機械到智能化系統的迭代。早期設備以單體式結構為主,受限于電動動力源和單一功能,難以應對復雜地層。隨著液壓技術的突破,現代設備如YTA820A型鉆機采用雙動力頭設計,實現內外桿雙向旋轉與液壓沖擊復合鉆進,硬巖層鉆進深度可達200米。履帶式底盤與四連桿滑架結構的引入,使鉆機可在隧道內360°多角度作業,垂直舉升高度覆蓋5-15米范圍。
一、核心結構與技術創新
1. 模塊化液壓系統:全液壓驅動配合獨立散熱模塊,確保動力頭在70KN加壓力下穩定運行,噪音降低30%。
2. 智能變角機構:通過液壓補償裝置實現-10°~110°鉆孔角度調整,適應隧道拱頂、側壁等異形作業面。
3. 復合鉆進工藝:集成潛孔錘沖擊、跟管護壁、螺旋排渣三種模式,在卵礫石地層中鉆進效率提升60%。
二、典型應用場景與工程價值
1. 隧道管棚支護:超前鉆孔直徑100-400mm,形成鋼拱架支護體系,有效防止圍巖坍塌。
2. 邊坡危巖治理:采用Φ28-32mm錨桿植入,抗拔力達200KN,治理深度30米以上滑坡體。
3. 城市深基坑工程:配合微型樁技術完成抗浮錨桿施工,單日鉆孔效率達1500延米。
三、行業發展趨勢
1. 智能化升級:數字孿生系統實時監測鉆壓、轉速、扭矩參數,故障預警準確率達95%。
2. 多功能拓展:旋噴模塊疊加技術實現鉆孔-注漿一體化,單臺設備節約人力成本50%。
3. 綠色施工:粉塵收集裝置與廢水循環系統使施工環保達標率提升至98%。
當前中國國內廠商如野牛、勤昌重工已實現關鍵部件國產化,設備價格較進口產品降低40%。隨著川藏鐵路、深中通道等超級工程推進,隧道錨固鉆機正朝著大扭矩(≥8000N·m)、超深孔(>300m)方向突破,為地下空間開發提供關鍵技術保障。
