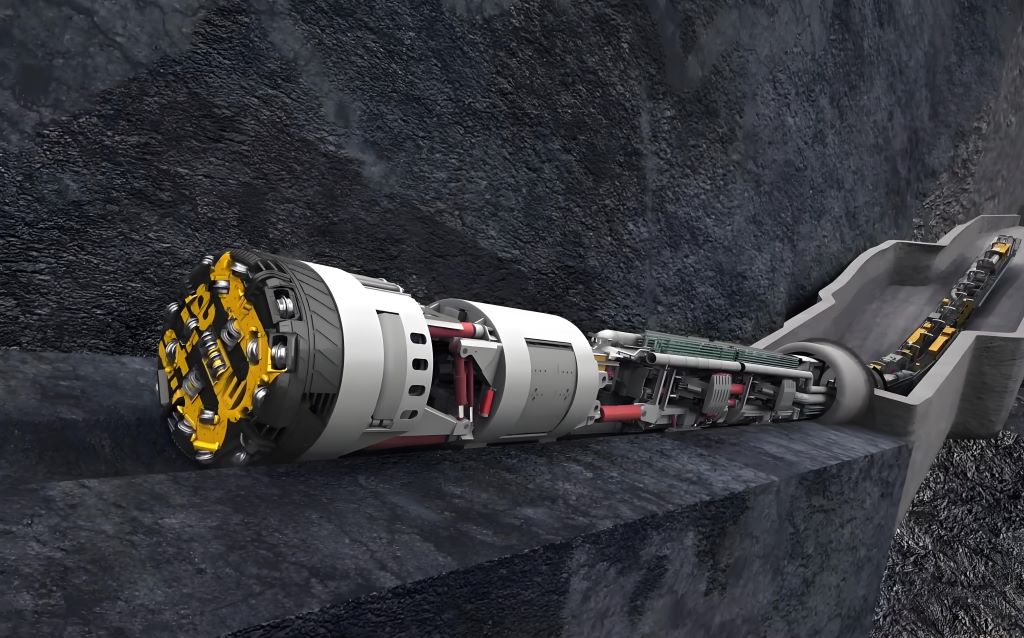

隧道掘進機 (TBM) 有哪三種類型？隧道掘進機 (TBM) 是一種專用工程設備，旨在高效安全地開挖隧道。以下是不同分類下的TBM三種類型。

   一、基于全斷面隧道掘進機的分類

   1. 開放式 TBM

   ① 特點：使用錨固在隧道壁上的支撐系統來提供推力和穩定性。它沒有完整的保護罩，因此適用于穩定的巖層，例如硬巖或中硬巖。

   ② 用途：非常適合在自立巖體（例如花崗巖、玄武巖）中開挖隧道，這些巖體坍塌風險較低。常用于

   2. 單護盾 TBM

   ① 特點：采用圓柱形護盾保護機器和工人。它依靠分段襯砌提供推力，適用于混合地質條件（軟土到破碎巖層）。

   ② 用途：適用于不穩定或多變的地層，例如軟巖或破碎帶。掘進需要預安裝管片。

  3. 雙護盾TBM

   ① 特點：結合了開放式和單式護盾設計。它有兩個護盾：前護盾用于刀盤支撐，后護盾用于分段安裝。這使得掘進和支護可以同時進行，在局部存在裂縫的硬巖地層中最大限度地提高效率。

   ② 用途：最適合在硬巖中存在間歇性軟弱夾層的長隧道中掘進，這些隧道可以連續運行，并且不會頻繁發生故障。

  二、基于地質條件和運行機制的分類

   1. 硬巖TBM（開放式TBM）

   ① 設計：針對穩定、無裂縫的巖層（例如花崗巖或玄武巖）進行了優化。這些機器沒有護盾，依靠抓手系統在掘進過程中將機器錨固在隧道壁上。

   ② 功能：它們使用滾刀破碎巖石，并使用輸送系統清除碎屑。在穩定的地質條件下，無需立即進行結構支護。

   ③ 應用：適用于采礦、水電隧道和山區。例如，用于圣哥達基線隧道的羅賓斯主梁式TBM。

  2. 軟土TBM

   ① 土壓平衡（EPB）TBM：使用加壓土體穩定軟土（例如粘土）中的隧道掌子面。螺旋輸送機在保持壓力平衡的同時輸送開挖物料。

   ② 泥水盾構TBM：使用泥水混合物（膨潤土或水）來抵消沙土或礫石等透水土體中的地下水壓力。分離裝置過濾泥水以供重復使用。

   應用：城市地鐵系統（例如倫敦橫貫鐵路）和水下隧道。

   3. 盾構TBM

   ① 單盾構TBM：配備旋轉盾構和推進缸。預制管片直接安裝在刀盤后方，適用于混合巖層或不穩定巖層。

   ② 雙護盾硬巖掘進機 (TBM)：結合抓巖器和盾構機，可同時進行掘進和管片安裝。尤其適用于硬巖和破碎巖層交替的施工。

   應用：長距離鐵路隧道和地質多變的環境，例如阿爾卑斯山。

   TBM 的選擇取決于地質復雜程度、項目規模和安全要求。硬巖硬巖掘進機 (TBM) 適用于穩定地層，軟巖硬巖掘進機 (TBM) 適用于松散土層，而盾構硬巖掘進機 (TBM) 則適用于非均質巖層?；旌显O計等創新技術進一步增強了掘進機的靈活性，確保其在現代隧道工程中始終占據重要地位。
